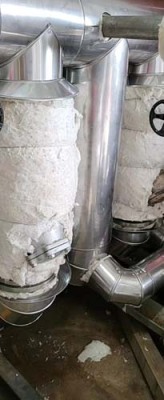

绍兴电厂管道防腐保温工程报价
管道防腐胶带常用到的一个管道防腐方法是涂层防腐。什么是涂层防腐？
用涂料均匀致密地涂敷在经除锈的金属管道表面上，使其与各种腐蚀性介质隔绝，是管道防腐最基本的方法之一。70年代以来，在极地、海洋等严酷环境中敷设管道，以及油品加热输送而使管道温度升高等，对涂层性能提出了更多的要求。因此，管道防腐涂层越来越多地采用复合材料或复合结构。这些材料和结构要具有良好的介电性能、物理性能、稳定的化学性能和较宽的温度适应范围等。
采用底涂液、耐高温防腐材料、面涂液(防腐层厚度3mm)。施工工艺为:铲除混凝土表面原有的疏松防腐层,对有硫化物渗入混凝土的地方进行喷灯烘烤,使其结晶析出,然后用清水清洗,使混凝土基面达到清洁;在经表面处理的基层上均匀喷涂封底料;待封底料固化后,用修补料修补基层的凹陷不平处;对修补处均匀喷涂一遍封底料,固化后进行整体面层的施工;要求表面平整、洁净,达到设计的防腐层厚度;在整体防腐面层上再喷涂面涂2道。
烟囱防腐内壁水冲洗水冲洗的用水量根据烟囱内壁实际情况，要求冲洗后的表面洁净、无油。不得出现开裂、起砂、脱壳、蜂窝麻面等，至下道工序施工前内表面应60%～80%干燥，在20mm深度内的含水率小于6%，水压为0.2Mpa，消耗水量大约为2t/h，吊篮移动时高用电为25kW。施工表面涂刷界面剂要求涂刷均匀无遗漏，无流挂痕迹。此道工序封闭了内衬表面的细微孔隙，并深入渗透到内衬中，有利于增强OM腻子的附着力，厚度不小于0.1mm。
KY2耐酸胶泥涂料是以高硅粉、分散剂、固定剂以及细粒料等为原料，按一定比例科学配制而成，它具有以下优良特性:优良的耐化学介质，耐高温湿态腐蚀性气体性能；低的水蒸气渗透率、硬化收缩率低、线膨胀系数低；能承受高低温烟气的长期冲刷和急热急冷之工况；的耐磨性；良好的粘接性；常温硬化，成型施工简单、修补容易。老（旧）烟囱防腐玻璃鳞片胶泥衬里采用乙烯基酯树脂底涂料、胶泥面涂料(材料,厚4mm)。

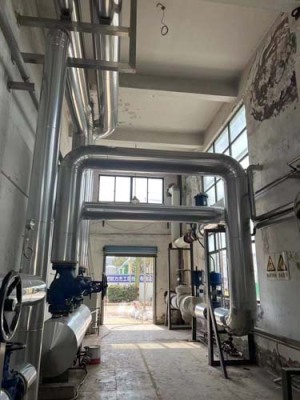

绍兴电厂管道防腐保温工程报价
环氧煤沥青防腐层一般适用输送介质温度不超过110℃，为适应不同腐蚀环境对防腐层的要求，分为普通级、加强级和特加强级3个等级。防腐层施工时环境温度应高于5℃，空气湿度低于80%。稀释剂配比5%，玻璃布压边20～25mm，布头搭接长度为100～150mm。防腐层电压检查:普通级2000V;加强级2500V;特加强级3000V。防腐层检查:每10km漏点≯5处，用低压音频信号检漏仪测定。管道内防腐设计钢管内防腐根据输送介质的不同需选择不同的防腐工艺，常用的防腐工艺有水泥砂浆内衬、防腐涂料及塑料衬里等工艺。水泥砂浆内衬主要用于输送供水和饮用水的管道，衬里用水泥应选用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥，标号为425号或525号。输送非饮用水，尤其是输送污水的管道内防腐一般可采用环氧煤沥青防腐涂料3层做法，一道底漆两道面漆，也可采用无机富锌底漆配环氧树脂涂料两道，干膜厚度0.2～0.4mm。
绍兴电厂管道防腐保温工程报价
