滨州专业管道防腐保温专业施工公司
承接管道防腐保温技术施工方案

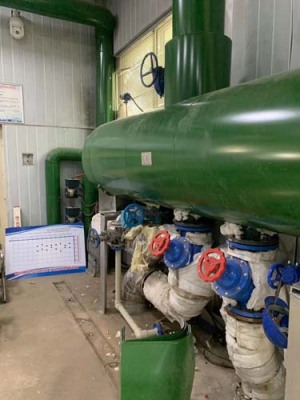

管道铁皮保温施工的定义:这种施工方式是为了减少设备、管道及其附件向周围环境散热，在其外表采取的增设保温层和保护层措施的施工方式。

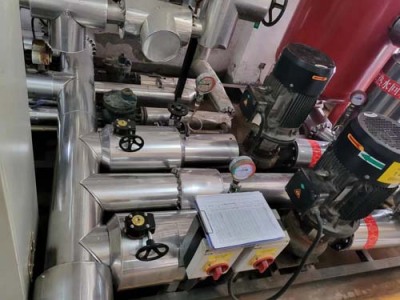

管道施工保温介绍:管道保温施工中要按照其设计的材质和保温厚度来进行，管道保温需要*行保温管壳的铺设，当主保温层铺设结束后再进行外护层的施工，外护层是需要采用符合金属外护的。安装好的符合金属外护层需要做到牢固、美观、防风化的。
保温层与木托粘接不严密。施工中，因工人保温层长度测量不准确，工人施工时常将保温材料拉长后粘接。由于材料本身有弹性，拉伸后即会收缩，时间长了，就出现了保温材料与木托粘接处开胶的现象，这是保温中常见的质量问题之—。
防治措施:在下料和粘接过程中不准拉伸材料，同时要求在木托两侧和保温材料截面上都要涂刷胶水，胶水涂刷的要均匀饱满；木托要选用规则的，如果木托断裂成数块，就要换掉 ，防止因冷桥产生结露现象。
滨州专业管道防腐保温专业施工公司
烟囱防腐内壁水冲洗水冲洗的用水量根据烟囱内壁实际情况，要求冲洗后的表面洁净、无油。不得出现开裂、起砂、脱壳、蜂窝麻面等，至下道工序施工前内表面应60%～80%干燥，在20mm深度内的含水率小于6%，水压为0.2Mpa，消耗水量大约为2t/h，吊篮移动时高用电为25kW。施工表面涂刷界面剂要求涂刷均匀无遗漏，无流挂痕迹。此道工序封闭了内衬表面的细微孔隙，并深入渗透到内衬中，有利于增强OM腻子的附着力，厚度不小于0.1mm。
滨州专业管道防腐保温专业施工公司
水泥烟囱内壁防腐施工技术方法在一定条件下，烟气中SO2进一步氧化为SO3。过量空气越多，炉膛火焰中心温度越高，SO_3生成越多。因此，需要合理的过量空气系数和合理的空气分配来佳燃烧状态，减少SO3的生成。烟气防腐涂料的专家指出，尾烟道的漏风还会降低烟气温度水平，与受热面的换热加剧，烟道气量增加，排烟损耗增加，引风机功耗增加，同时会引起腐蚀和灰分堵塞。一般说来，湿法脱硫系统中烟气的露点温度通常会降低，但烟气的腐蚀程度并没有降低，反而会明显增加。烟气防腐涂料有效地了盐酸、硫酸和氯离子的腐蚀，其原因是脱硫后烟气中SO3含量降低，但烟气中的腐蚀性物质总量增加，包括湿法脱硫引起的酸烟和酸带水、煤燃烧引起的酸烟和酸性带水，以及脱硫浆制备的水中氯化物、氟化物等强腐蚀性物质。氯化物和氟化物的含量会在很大程度上提高烟气的腐蚀等级。如果脱硫后烟气的温度低于酸露点的温度，则烟气的腐蚀程度将得到较大的提高。
滨州专业管道防腐保温专业施工公司
环氧煤沥青防腐层一般适用输送介质温度不超过110℃，为适应不同腐蚀环境对防腐层的要求，分为普通级、加强级和特加强级3个等级。防腐层施工时环境温度应高于5℃，空气湿度低于80%。稀释剂配比5%，玻璃布压边20～25mm，布头搭接长度为100～150mm。防腐层电压检查:普通级2000V;加强级2500V;特加强级3000V。防腐层检查:每10km漏点≯5处，用低压音频信号检漏仪测定。
滨州专业管道防腐保温专业施工公司
